Bachtalbrücke (Südwestumfahrung Sins)

Eckdaten

Ort
Sins, Aargau

Kosten
Gesamtkosten ca. CHF 88,4 Mio., davon Bachtalbrücke ca. CHF 4 Mio.

Zeitraum
Planung und Realisierung 2016–2021

Bauherrschaft
Kanton Aargau, Departement Bau, Verkehr und Umwelt, Abteilung Tiefbau

Baumeister
ARGE Forward (Leuthard Bau AG + Strabag AG)

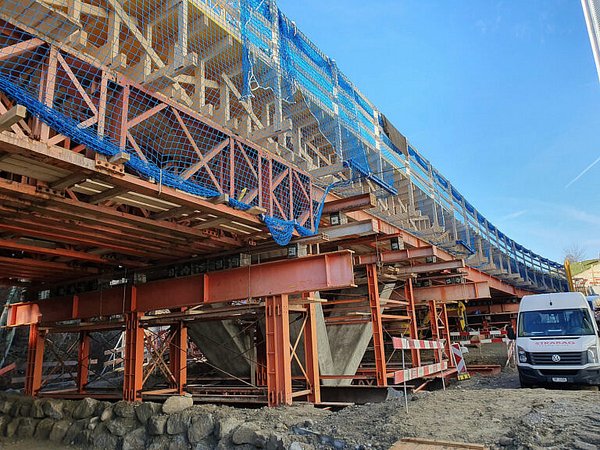

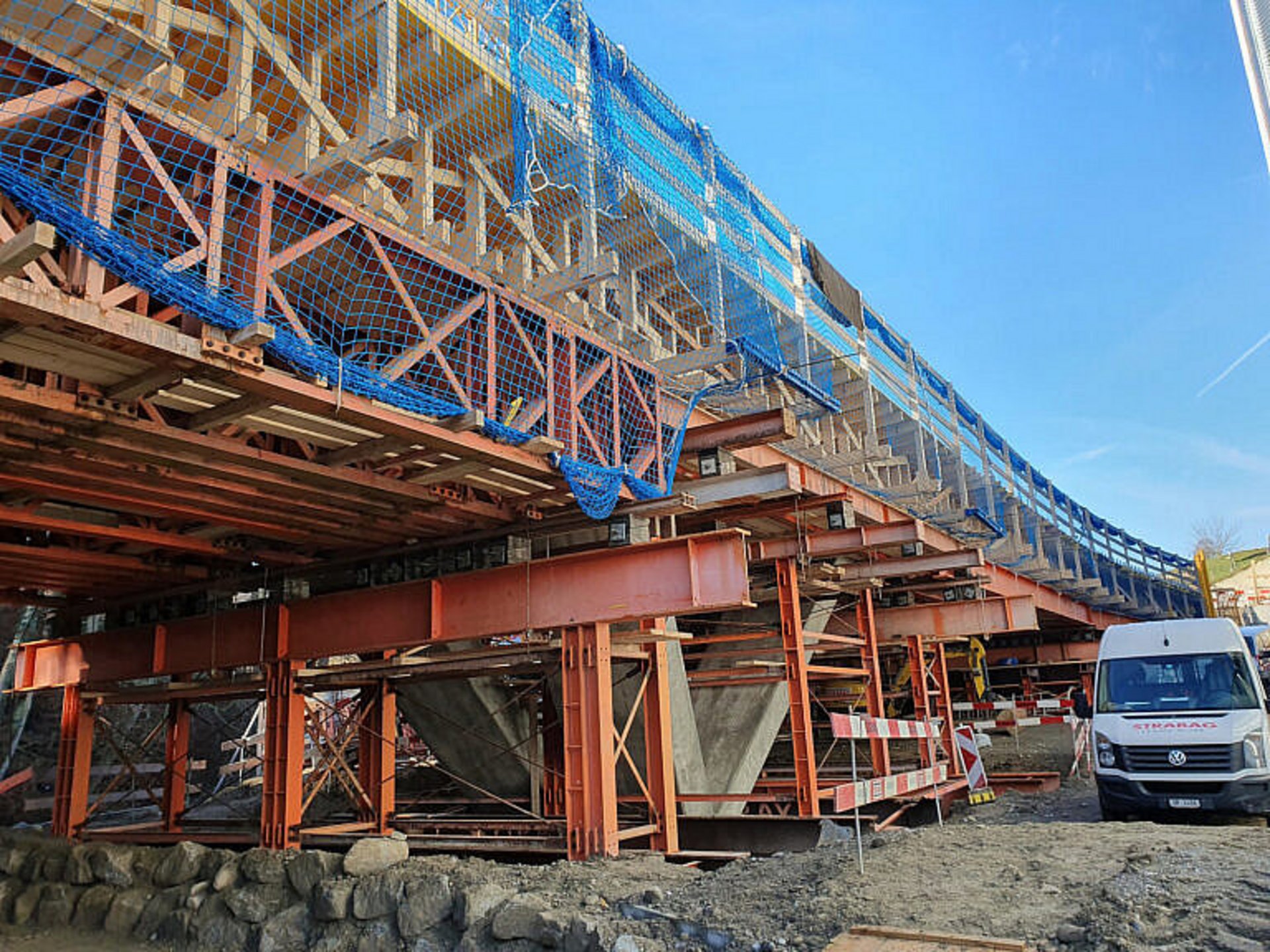

Lehrgerüst
Coray Construction SA

Beschreibung

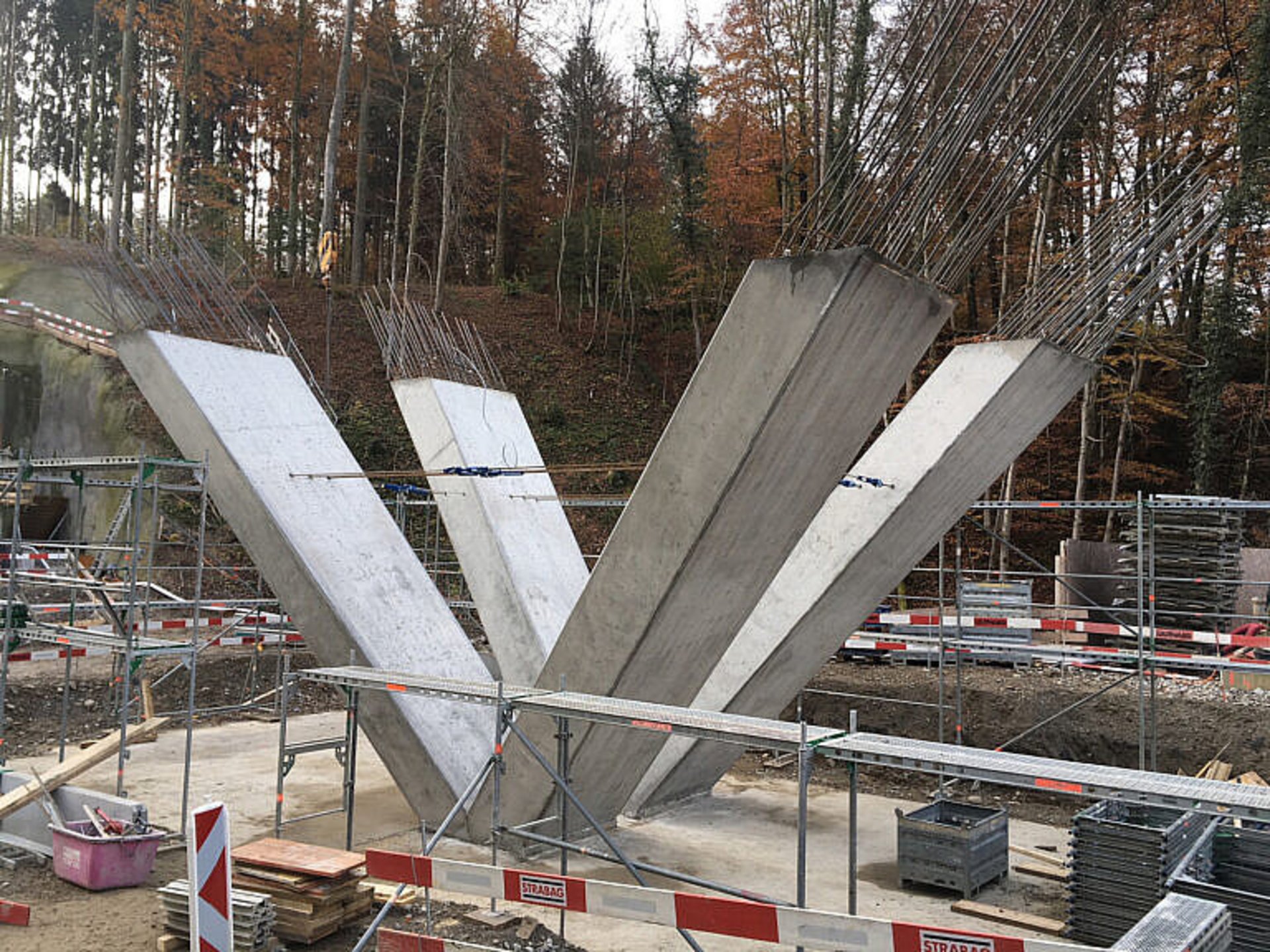

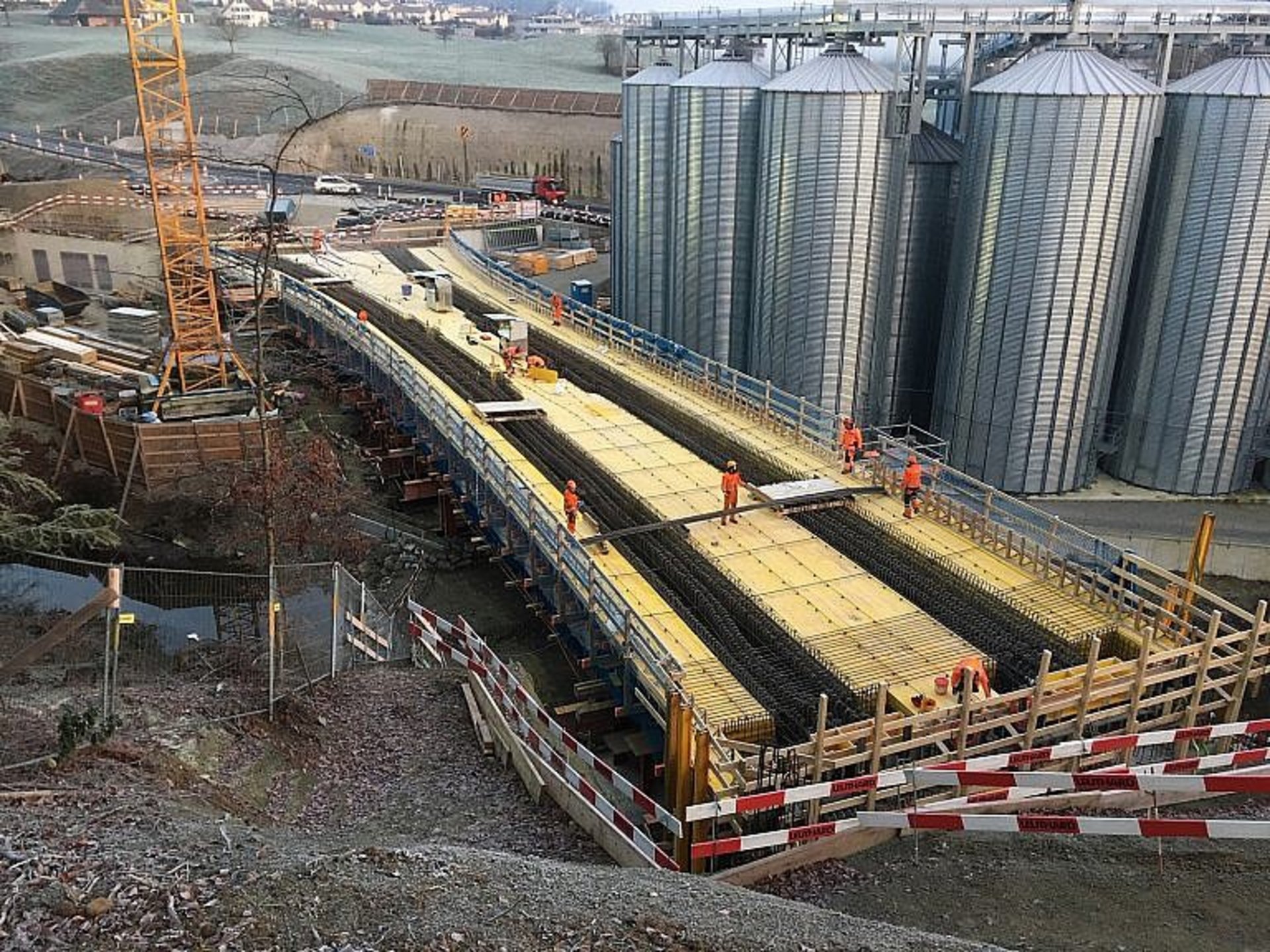

Die Bachtalbrücke wurde als Teil der Südwestumfahrung Sins erstellt. Es handelt sich um eine 67m lange Strassenbrücke in Spannbeton mit zwei Fahrspuren. Der markante Mittelpfeiler teilt die Brücke symmetrisch in drei Felder mit Spannweiten von 28,5–10–28,5m. Im Grundriss ist die Brücke gekrümmt und öffnet sich gegen den Turbokreisel Nord trompetenförmig. Das südliche Widerlager bildet bereits das Portal des Tagbautunnels. Widerlager als auch die Mittelabstützung sind auf insgesamt 24 Grossbohrpfählen fundiert. Den 1,4m hohen und 10,4m breiten Querschnitt des 3-Feldträger bildet ein Plattenbalken mit jeweils drei Spannkabel im Steg. Als Absturzsicherung dienen monolithisch verbundene Randleitmauern in Ortbeton mit aufgesetztem Fahrzeugrückhaltesystem.
